6. Technisches Blatt

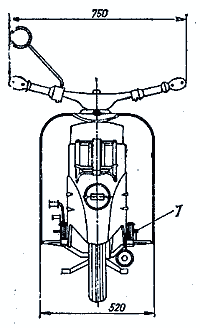

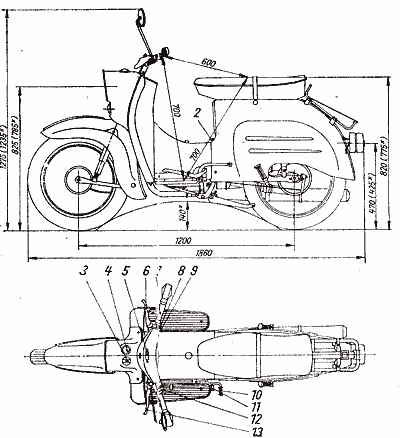

6.2. Hauptabmessungen und Bedienelemente

(1) Fußbremshebel

(2) Kraftstoffhahn

(3) Zündlichtschalter

(4) Tachometer

(5) Parkleuchte

(6) Handbremshebel

(7) Gasdrehgriff

(8) Blinkschalter

(9) Starthebel

(10) Kickstarterhebel

(11) Schaltwippe

(12) Abblendschalter

(13) Kupplungshebel

Die Fahrgestellnummer befindet sich am linken Rahmenrohr unter dem Motortunnel

* Fahrzeug mit zulässiger Nutzlast belastet

Schaltersymbole für Zündung und Licht

(1) Aus

(2) Zündung eingeschaltet

(3) Zündung und Licht eingeschaltet

(4) Parklicht eingeschaltet

Schliesstellungen des Lenkerschlosses

(1) Schließen

(2) Öffnen

(3) Entriegeln

(4) Verriegeln

(5) Arretierstellung "Schließbolzen entriegelt"

(II) Arretierstellung "Schließbolzen verriegelt"

(III) Schließeinsatz herausziehbar

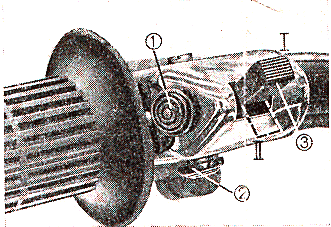

Schalter für Scheinwerfer und Signal

(1) Signalhorn

(2) Lichthupe

(3) Abblendschalter

(I) Schalterstellung "Fernlicht"

(II) Schalterstellung "Abblendlicht"

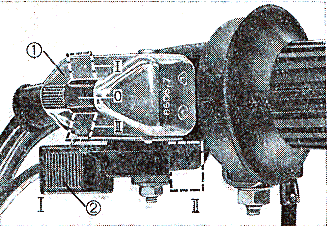

Schalter für Blinkleuchten und Hebel für Startvergaser

(1) Blinkschalter

(0) Blinkleuchten ausgeschaltet

(I) rechte Blinkleuchte in Funktion

(II) linke Blinkleuchte in Funktion

(2) Bedienhebel für Startvergaser

(I) Startvergaser ausgeschaltet

(II) Startvergaser aueingeschaltet

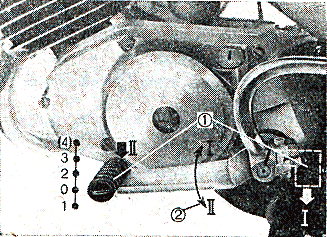

Fußschaltung – Gangfolge

(1) Schaltvorgang bei Fußschaltwippe

(I) Heraufschalten

(II) Herunterschalten

(2) Entfällt

(I) "

(II) "

Stellungen des Kraftstoffhahnes

(1) Zu

(2) Auf

(3) Reserve

Diagramm des Kraftstoff-Grundverbrauches
Strecken-Kraftstoffverbrauch nach TGL 39-852 2,5 l/100 km
